A. Pendahuluan

      Kali ini kami akan sharing tentang  pengertian, fungsi, , cara kerja dari dan Konfigurasi VOIP (Voice over Internet Protocol).

 B. Maksud dan Tujuan.

Menuntaskan tugas yang di berikan oleh Ibu Farida Septiana Sari S.T.

C. Latar Belakang.

Adanya Praktek Labaratorium Teknik Komputer Jaringan yang harus dikerjakan oleh setiap siswa secara individu.

D. Pembahasan


     Voice over Internet Protocol (juga disebut VoIP, IP Telephony, Internet telephony atau Digital Phone) adalah teknologi yang memungkinkan percakapan suara jarak jauh melalui media internet. Data suara diubah menjadi kode digital dan dialirkan melalui jaringan yang mengirimkan paket-paket data, dan bukan lewat sirkuit analog telepon biasa.

     Definisi VoIP adalah suara yang dikirim melalui protokol internet (IP).

Keuntungan VoIP

1. Biaya lebih rendah untuk sambungan langsung jarak jauh. Penekanan utama dari VoIP adalah biaya. Dengan dua lokasi yang terhubung dengan internet maka biaya percakapan menjadi sangat rendah.
2. Memanfaatkan infrastruktur jaringan data yang sudah ada untuk suara. Berguna jika perusahaan sudah mempunyai jaringan. Jika memungkinkan jaringan yang ada bisa dibangun jaringan VoIP dengan mudah. Tidak diperlukan tambahan biaya bulanan untuk penambahan komunikasi suara.
3. Penggunaan bandwidth yang lebih kecil daripada telepon biasa. Dengan majunya teknologi penggunaan bandwidth untuk voice sekarang ini menjadi sangat kecil. Teknik pemampatan data memungkinkan suara hanya membutuhkan sekitar 8kbps bandwidth.

Kelemahan dari VoIP

1. Regulasi dari pemerintah RI membatasi penggunaan untuk disambung ke jaringan milik Telkom.
2. Jika belum terhubung secara 24 jam ke internet perlu janji untuk saling berhubungan.
3. Jika memakai internet dan komputer di belakang NAT (Network Address Translation), maka dibutuhkan konfigurasi khusus untuk membuat VoIP tersebut berjalan
4. Tidak pernah ada jaminan kualitas jika VoIP melewati internet

Fungsi VoIP

     Fungsi utama VoIP adalah sebagai media percakapan suara jarak jauh dengan memanfaatkan jaringan internet. Dengan media internet biaya percakapan menjadi semakin lebih hemat jika dibandingkan dengan telepon konvensional, apalagi untuk sambungan jarak jauh antar negara.

Konfigurasi VOIP

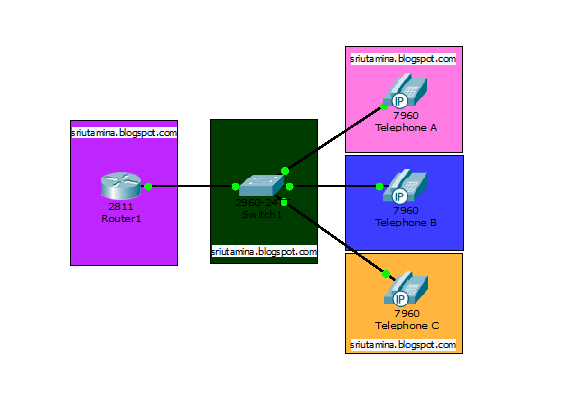

     Berikut adalah Topologi Sederhana yang saya buat dan akan saya konfigurasi sesuai intruksi yang diberikan oleh guru meliputi :

- 1 Router 2811

- 1 Switch 2960-24TT

- 3 IP Phone 7960

- Kabel Straight

1. Pertama Colokan masing masing kabel ke masing masing IP Phone yang digunakan.

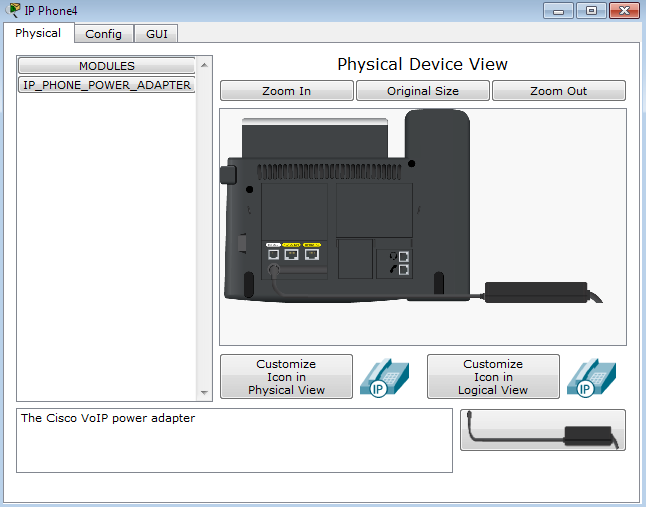

Dengan cara menarik kabel yang berada dipojok seperti pada gambar dibawah ini.

Maka hasilnya akan seperti pada gambar dibawah ini.

 2. Selanjutnya, Konfigurasi Switch dengan Script di bawah ini.

Switch>enable
Switch#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#int range fa0/4-24
Switch(config-if-range)#exit
Switch(config)#interface range fa0/1-24
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport voice vlan 1
Switch(config-if-range)#exit
Switch(config)#

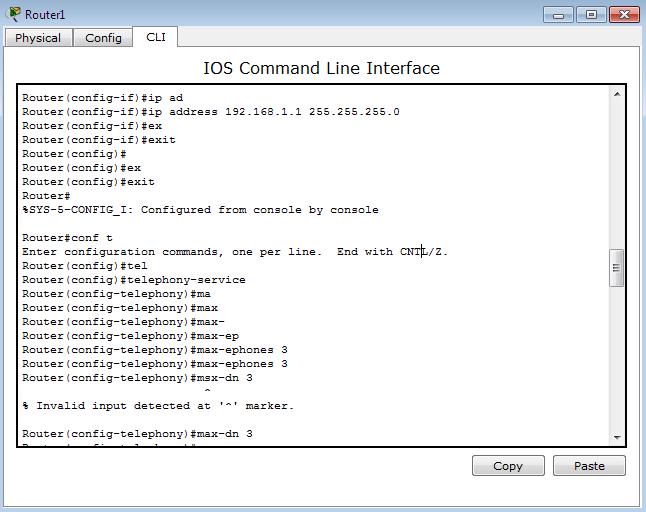

3. Selanjutnya, Konfigurasi Router dengan Script di bawah ini.

     Router>en
     Router#conf t
     Enter configuration commands, one per line.  End with CNTL/Z.
     Router(config)#ip dhcp pool voice
     Router(dhcp-config)#network 192.168.1.0 255.255.255.0
     Router(dhcp-config)#default-router 192.168.1.1
     Router(dhcp-config)#option 150 ip 192.168.1.1
     Router(dhcp-config)#ex
     Router(config)#ip dhcp excluded-address 192.168.1.1

Router(config)#int fa0/0
Router(config-if)#no sh
Router(config-if)#

Konfigurasi telephon service dan nomer pada ip phone dengan cara

     Router(config)#telephony-service
     Router(config-telephony)#max-ephones 3
     Router(config-telephony)#max-dn 3
     Router(config-telephony)#ip source-address 192.168.1.1 port 2000
     Router(config-telephony)#auto assign 4 to 6
     Router(config-telephony)#auto assign 1 to 5
     Router(config-telephony)#ex

 Router(config)#ephone-dn 1
     Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 1.1, changed state to up
     Router(config-ephone-dn)#number 105
     Router(config-ephone-dn)#
     %IPPHONE-6-REGISTER: ephone-3 IP:192.168.1.2 Socket:2 DeviceType:Phone has registered.
     Router(config-ephone-dn)#ex
     Router(config)#ephone-dn 2
     Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 2.1, changed state to up
     Router(config-ephone-dn)#number 110
     Router(config-ephone-dn)#
     %IPPHONE-6-REGISTER: ephone-1 IP:192.168.1.4 Socket:2 DeviceType:Phone has registered.
     Router(config-ephone-dn)#ex
     Router(config)#ephone-dn 3
     Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 3.1, changed state to up
     Router(config-ephone-dn)#number 115
     Router(config-ephone-dn)#
     %IPPHONE-6-REGISTER: ephone-2 IP:192.168.1.3 Socket:2 DeviceType:Phone has registered.
     Router(config-ephone-dn)#

4. Setelah itu,Cek hasilnya dengan cara buka Telephone B dan klik pada gagang telpon agar telponnya diangkat dari telpon, kemudian masukkan nomer dari Telephone A yaitu 105. Lalu buka Telephone A, bila LED merah berkedip angkat telpon lalu kedua telpon akan terkonekkan.

5.  Lalu buka Telephone A, bila LED merah berkedip angkat telpon lalu kedua telpon akan terkonekkan.

Cara Kerja VoIP

     Prinsip dasar kerja VoIP adalah mengkonversi suara analog yang diterima dari speaker komputer menjadi paket data digital. Lalu, peket data dari komputer tersebut dilanjutkan transmisinya melalui Hub / Router / model ADSL menggunakan jaringan internet untuk diterima di tempat tujuan pengiriman paket data yang menggunakan perangkat yang sama yaitu komputer.

    Pengiriman sinyal ke remote destination (tujuan pengiriman paket data) dapat dilakukan secara digital, caranya yaitu sebelum data suara analog dikirim, sinyal analog tersebut terlebih dahulu diubah menjadi data digital menggunakan ADC (Analog to Digital Converter), untuk kemudian ditransmisikan ke penerima.

    Selanjutnya di perangkat penerima, data digital tersebut dipulihkan kembali menjadi data suara analog menggunakan DAC (Digital to Analog Converter). Kurang lebih seperti itulah VoIP bekerja. Format digital lebih mudah dikontrol dalam arti dapat dikompresi dan dikonversi menjadi format dengan kualitas yang lebih baik, di samping itu data digital juga lebih bisa bertahan dari gangguan noise daripada data suara analog.

    Konsep paling sederhana dalam sistem VoIP adalah dua buah perangkat komputer yang sama-sama terhubung dalam jaringan internet yang penggunanya sama-sama menggunakan aplikasi VoIP untuk saling berkomunikasi. Requirement paling dasar bagi perangkat komputer agar dapat melakukan koneksi VoIP adalah komputer yang terkoneksi ke jaringan internet, serta terpasang sound card yang didukung dengan perangkat speaker dan mikrofon.

E. Penutup.

Sekian yang kami tuliskan semoga bermanfaat. Mohon maaf apabila terdapat kesalahan.

Wassalamualaikum Wr. Wb
