Konfigurasi Jaringan Voip di Packet Tracer

Assalamualaikum Wr. Wb

A. Pendahuluan

      Kali ini kami akan sharing tentang  pengertian, fungsi, , cara kerja dari dan Konfigurasi VOIP (Voice over Internet Protocol).

 B. Maksud dan Tujuan.

Menuntaskan tugas yang di berikan oleh Ibu Farida Septiana Sari S.T.

C. Latar Belakang.

Adanya Praktek Labaratorium Teknik Komputer Jaringan yang harus dikerjakan oleh setiap siswa secara individu.

D. Pembahasan


     Voice over Internet Protocol (juga disebut VoIP, IP Telephony, Internet telephony atau Digital Phone) adalah teknologi yang memungkinkan percakapan suara jarak jauh melalui media internet. Data suara diubah menjadi kode digital dan dialirkan melalui jaringan yang mengirimkan paket-paket data, dan bukan lewat sirkuit analog telepon biasa.

     Definisi VoIP adalah suara yang dikirim melalui protokol internet (IP).

Fungsi VoIP

     Fungsi utama VoIP adalah sebagai media percakapan suara jarak jauh dengan memanfaatkan jaringan internet. Dengan media internet biaya percakapan menjadi semakin lebih hemat jika dibandingkan dengan telepon konvensional, apalagi untuk sambungan jarak jauh antar negara.

Konfigurasi VOIP

     Berikut adalah Topologi Sederhana yang saya buat dan akan saya konfigurasi sesuai intruksi yang diberikan oleh guru meliputi :

- 1 Router 2811

- 1 Switch 2960-24TT

- 2 IP Phone 7960

- Kabel Straight

- 2 Leptop PT

- 1 Home VoIP PT

- 1 Analog Phone PT

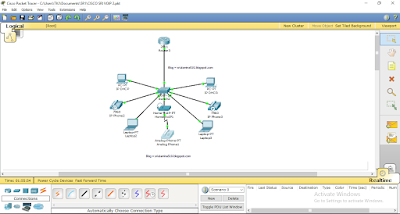

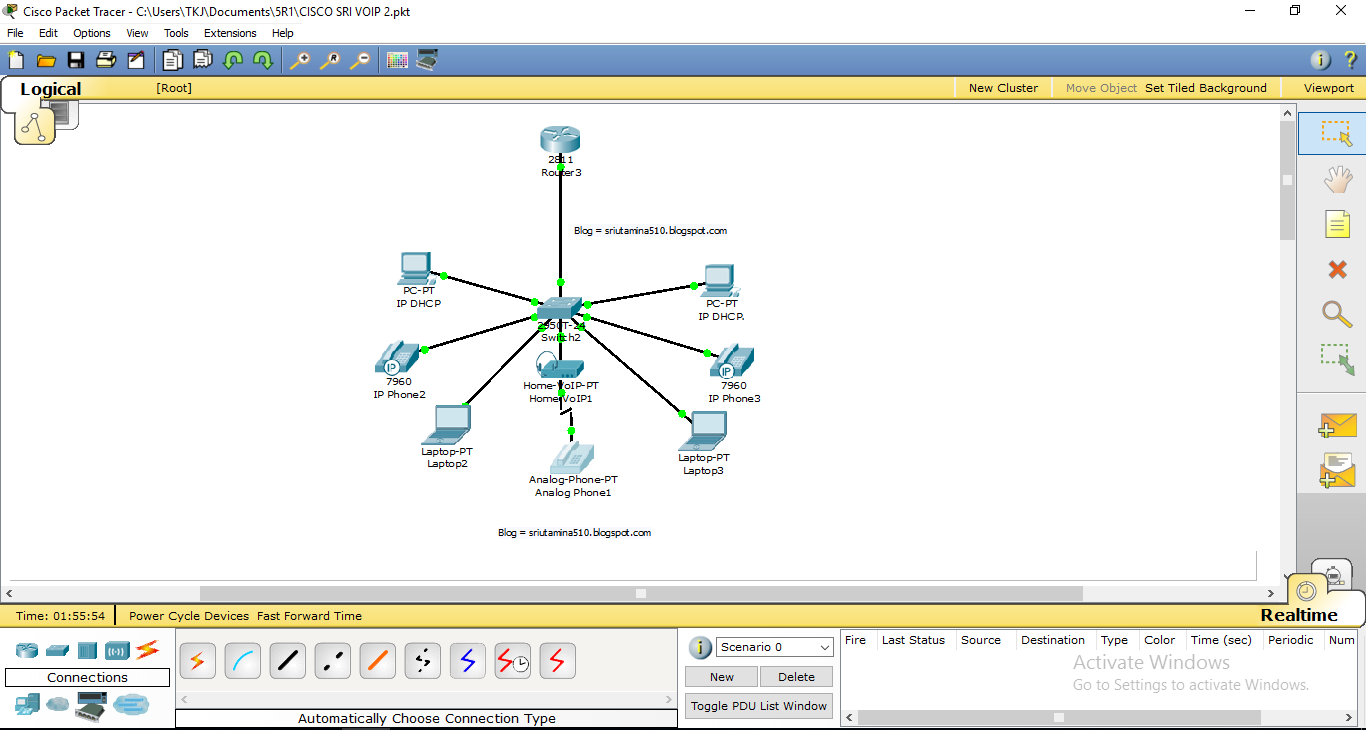

1. Pertama, siapan Topologi Jaringan Voip. Berikut adalah satu topologi yang saya buat.

2. Selanjutnya, Konfigurasi pada ROUTER seperti dibawah ini.

Router>en
Router#conf t
Router(config)#int fa0/0
Router(config-if)#ip add 192.168.10.1 255.255.255.0
Router(config-if)#no sh
Router(config-if)#ex
Router(config)#

Router(config)#ip dhcp pool VOIPRouter(dhcp-config)#network 192.168.10.0 255.255.255.0Router(dhcp-config)#default-router 192.168.10.1Router(dhcp-config)#option 150 ip 192.168.10.1Router(dhcp-config)#

@pada perintah diatas "ip dhcp pool voip " artinya membuat sebuah
    DHCP service dengan nama "voip''.
  @perintah "default-router 192.168.10.1" untuk menset alamat tsb sebagai
     gateway.
  @perintah "network 192.168.50.0 255.255.255.0" untuk menset network
     dan subnetmask untuk DHCP.
  @perintah "option 150 ip 192.168.10.1" untuk menset option 150 untuk ip tsb
     (option untuk memberikan alamat ip dari daftar TFTP server)
  @perintah "ip dhcp excluded-address 192.168.10.1" untuk mengeluarkan
     alamat 192.168.10.1 (router) agar ketika ada DHCP request, ip tidak
     diberikan ke DHCP client sehingga tidak terjadi conflict.

 Langkah berikutnya kita buat Layanan VOIP nya, dengan cara ketikkan perintah berikut pada CLI di Router secara berurut :

Router(dhcp-config)#telephony-service

Router(config-telephony)#max-ephone 8Router(config-telephony)#max-dn 8Router(config-telephony)#ip source-address 192.168.2.1 port 2000Router(config-telephony)#auto assign 1 to 8Router(config-telephony)#ephone-dn 1Router(config-ephone-dn)#number 2000Router(config-ephone-dn)#ephone-dn 2Router(config-ephone-dn)#number 2001Router(config-ephone-dn)#ephone-dn 3Router(config-ephone-dn)#number 2002Router(config-ephone-dn)#ephone-dn 4Router(config-ephone-dn)#number 2003Router(config-ephone-dn)#ephone-dn 5Router(config-ephone-dn)#number 2004Router(config-ephone-dn)#ephone-dn 6Router(config-ephone-dn)#number 2005Router(config-ephone-dn)#ephone-dn 7Router(config-ephone-dn)#number 2006Router(config-ephone-dn)#ephone-dn 8Router(config-ephone-dn)#number 2007Router(config-ephone-dn)#

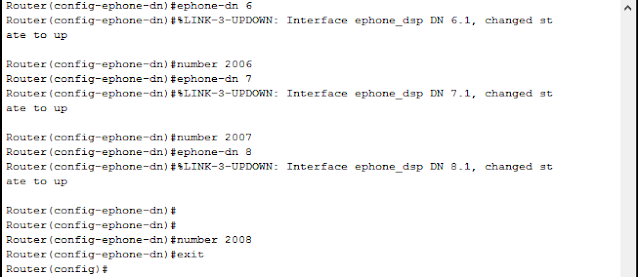

 Seperti gambar berikut :

@pada perintah diatas "max-dn 4" untuk menentukan max jumlah dial number.
@perintah "max-ephones 4" untuk menset jumlah IP Phone yang dapat
   ter-register dalam satu waktu.
@perintah "ip source-address 192.168.50.1 port 2000" untuk menset ip router
   lokal dan port layanan komunikasi.
@perintah "auto assign 1 to 4" akan memberikan Dial Number secara
   otomatis kepada ip phone

@perintah " number 2004 "   membuat Dial Number yang akan di berikan untuk client

3. Lalu, Konfigurasi pada SWITCH seperti dibawah ini.

Kemudian Konfigurasikan pada Switch, dengan cara ketikkan perintah berikut secara berurut :

Switch>en
Switch#conf t
Switch(config)#int range fa0/1-24
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport voice vlan 1
Switch(config-if-range)#

@pada perintah diatas "interface range fastEthernet 0/1 - 4" untuk melakukan
    konfigurasi pada beberapa interface sekaligus.
@perintah "switchport mode access" untuk masuk ke mode access switch.
@perintah "switchport voice vlan 1" untuk menset interface 0/1 - 0/4 untuk
   mengakses voice vlan 1.


3. Langkah berikutnya setelah selesai mengkonfigurasi adalah mengecek semua devaice apakah sukses dikonfigurasi. Berikut ini adalah hasil pengecekan yang sudah sayalakukan.

Pengecekan antara PC 2 dengan PC 3 dengan hasil TTL atau success

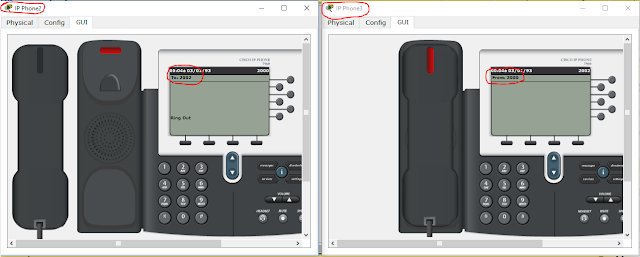

 Pengecekan antara IP Phone 2 dengan IP Phone 3 dengan hasil  success

Pengecekan antara Leptop 2 dengan Leptop 3 dengan hasil TTL atau success

  Pengecekan antara Analog Phone1 dengan IP Phone 3 dengan hasil  success
