Cara Konfigurasi Simple Queue dan Shared Up To

LAPORAN TUGAS MANAJEMENT BANDHWIDTH

ADMINISTRASI INSFRASTRUKTUR JARINGAN

1.  Judul Kegiatan : Melakukan Konfigurasi  Manajemen Bandwidth
2.  Jenis Kegiatan : Kerja Kelompok
3.  Tempat Kegiatan : SMK N 1 Bukateja
4.  Anggota Kelompok :

1. Fatimatun Nadevi
2. Hilda Latifah A
3. Sri Utami Nur A

    E. Tujuan Kegiatan :

1. Dapat melakukan Konfigurasi Manajemen Bandwidt dengan baik dan benar.
2. Dapat memahami fungsi manajemen dengan baik dan benar.

   F. Alat dan Bahan

1. Mikrotik RB941-2nD
2. Switch TL-SF1005D
3. Kable UTP 3
4. PC Client 2

  G. Langkah Kerja

1. a. Metode yang digunakan digunakan dalam Konfigurasi Manajemen bandwidth adalah Simple Queue.

b. Alasan :

Karena kita dapat melakukan pengaturan bandwidth secara sederhana berdasarkan IP Address Client dennga menentukan kecepatan Upload dan Download Maximium yang dapat dicapai oleh Client

c. Konsep Manajemen Bandwidth :

1. Dalam keadaan semua client melakukan akses, maka masing-masing client akan mendapat bandwidth minimal 1 M.
2. Jika hanya ada 1 Client yang melakukan akses, maka client tersebut bisa mendapatkan bandwidth hingga 1 M.
3. Jika terdapat beberapa Client (tidak semua client) melakukan akses, maka bandwidth yang tersedia akan dibagi rata ke sejumlah client yg aktif.

2. Langkah Langkah Konfigurasi Manajemen Bandwidth

1). Siapkan Alat dan Bahan

2). Atur sesuai Topologi diatas.

3). Lakukan Konfigurasi pada Router agar terhubung Internet.

4). Lakukan Konfigurasi Simple Queue, berikut Konfigurasinya :

1. Konfigurasi pada PC 1

IP 10.20.30.1/24

GW 10.20.30.254/24

Max Upload = 1M

Max Download = 1M

TRAFFIC BANDWIDTH PC 1

2. Konfigurasi pada PC 2

IP 10.20.30.2/24

GW 10.20.30.254/24

Max Upload = 1M

Max Download = 1M

TRAFFIC BANDWIDTH PC 2

5. File Download ; 23 Mb

    bandwidth : 1 Mbps

    waktu : file download / bandwidth = 23/1 = 23

    waktu download asli : 2 menit 42 detik => 162 detik

    Throughput : file download / waktu download = 23/162 = 0,142 Mbps

H. Langkah Kerja Shared/Up To

Masuk pada menu Queue, klik add dan isi seperti tampilan seperti dibawah ini

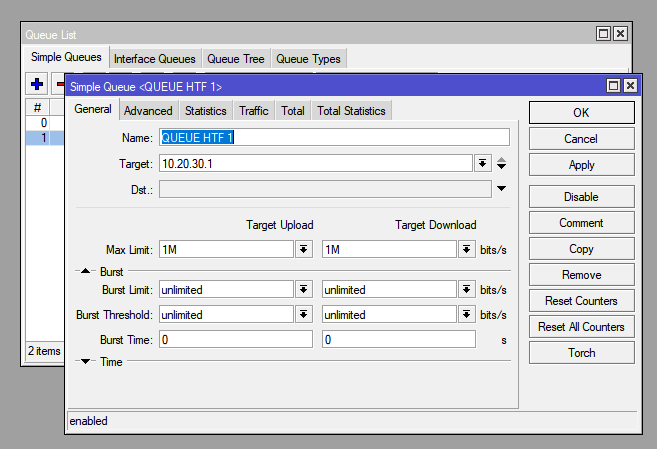

KONFIGURASI PADA PC CLIENT 1

-          Pada bagian Tab General sebagai berikut :

Name : Nama yang diinginkan

Target : Menggunakan IP Client 1

Max Limit Upload : Isi Sesuai Jumlah Bandwidth

Max Limit Download : Isi Sesuai Jumlah Bandwidth

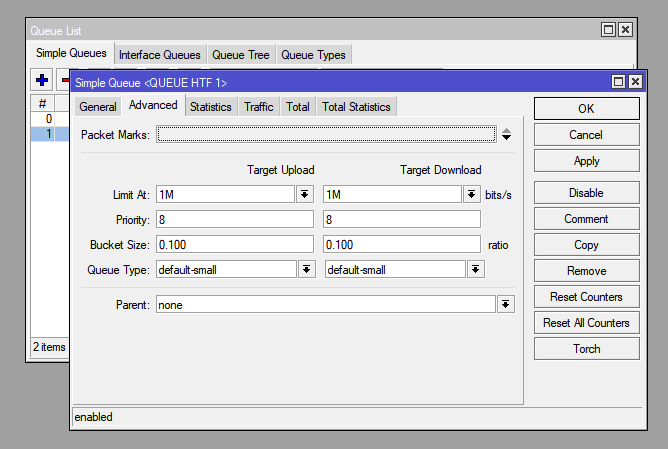

                    -          Lalu Ke Tab Advanced isi seperti dibawah ini pada bagian Target Upload dan Target Download

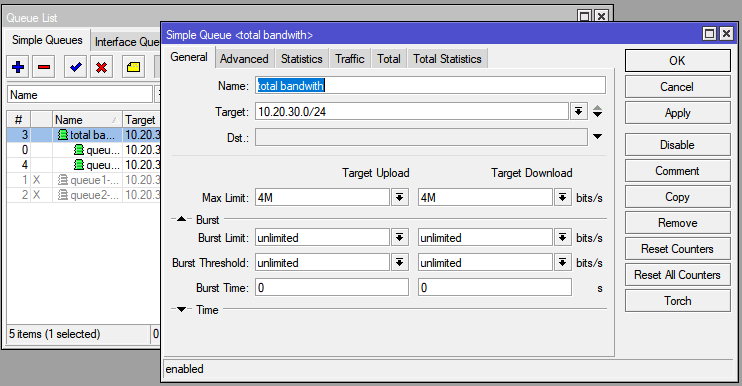

-          Pada Bagian Parent isi dengan total bandwidth

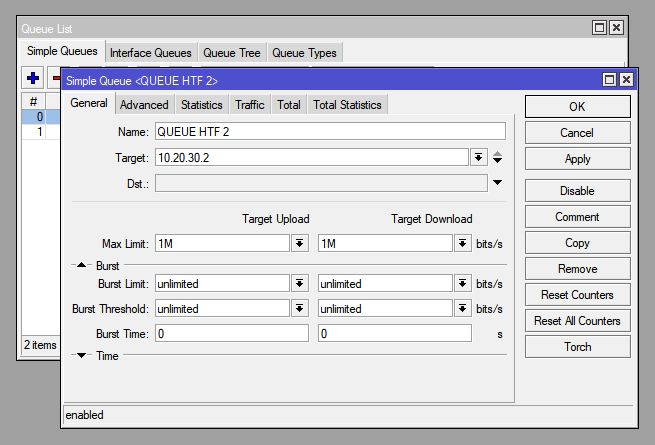

-          Lakukan Hal yang sama pada PC Client 2

Troughput Shared/Up To

    File Download ; 24 Mb

    bandwidth : 2 Mbps

    waktu : file download / bandwidth = 24/2 = 12 detik

    waktu download asli : 2 menit  => 120 detik

    Throughput : file download / waktu download = 24/120 = 0,2 Mbps = 2 Kbps

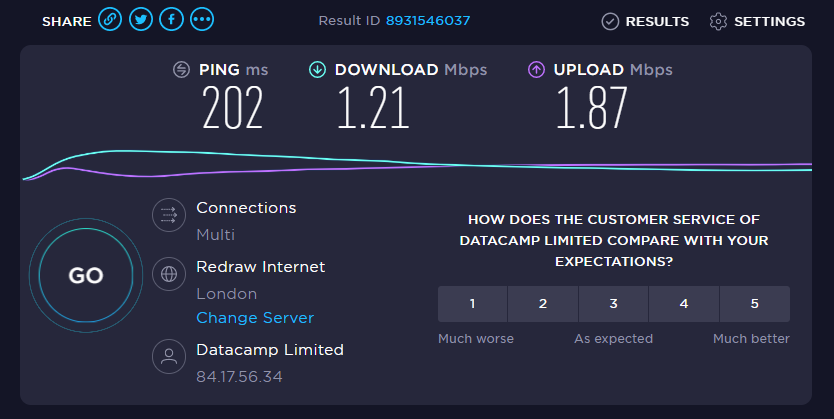

Uji Kecepatan Shared/Up To
